温度检测单元MS-EP04TP
MS-EP 系列为 EtherNet/IP 通信的模块单元。通过 EtherNet/IP通信，将 MS-EP 系列单元的当前值作为通信数据输出到 PLC 等。支持经由 EtherNet/IP 的隐式报文通信。4通道温度输入（Pt100 / Pt1000），温度测量围-200~+850°C，精度是0.1°C，体积29.8＊94.5＊80.4mm，占用空间小，速度快，快速接线，接线端子可插拔，适配欧姆龙/基恩士/台达等厂家PLC，组态简单，防护等级IP20。可通过 Web Server 进行配置与数据监控。
1、规格参数
型号 | 温度输入单元 |
MS-EP04TP | |
温度输入通道(Pt100/Pt1000) | 4通道 |
供电电源 | DC22.8～25.2V(波动率 5%以内) |
消耗电流 | （满载）时最大200 mA |
工作温度 | -30…+ 55 °C |
温度测量范围 | -200…+850 °C |
精度 | 0.1℃ |
ADC 类型 | 24 bit ΔΣ |
A/D 转换时间 | 8ms |
耐电压 | DC 外部端子汇总—接地间 AC500V 1 分钟期间 |
保护等级 | IP20 |
质量 | 0.25kg |
模块安装 | 通过 DIN 轨安装 |
适用DIN轨 | TH35-7.5Fe、TH35-7.5Al(基于 JIS C 2812 标准) |
适用欧式端子 | [适用电线尺寸:0.3～1mm2] |

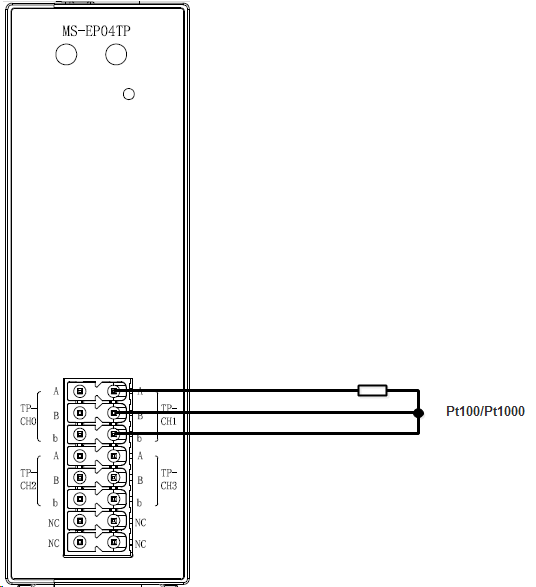

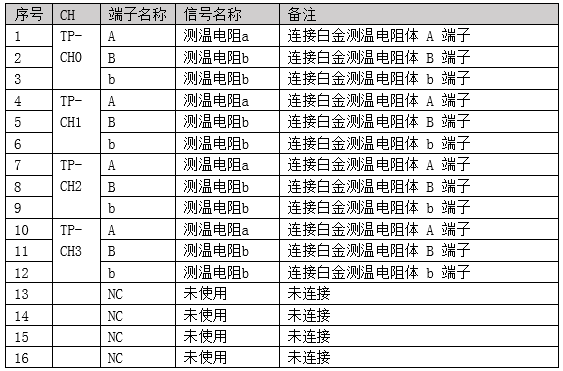

端子排列与布线图

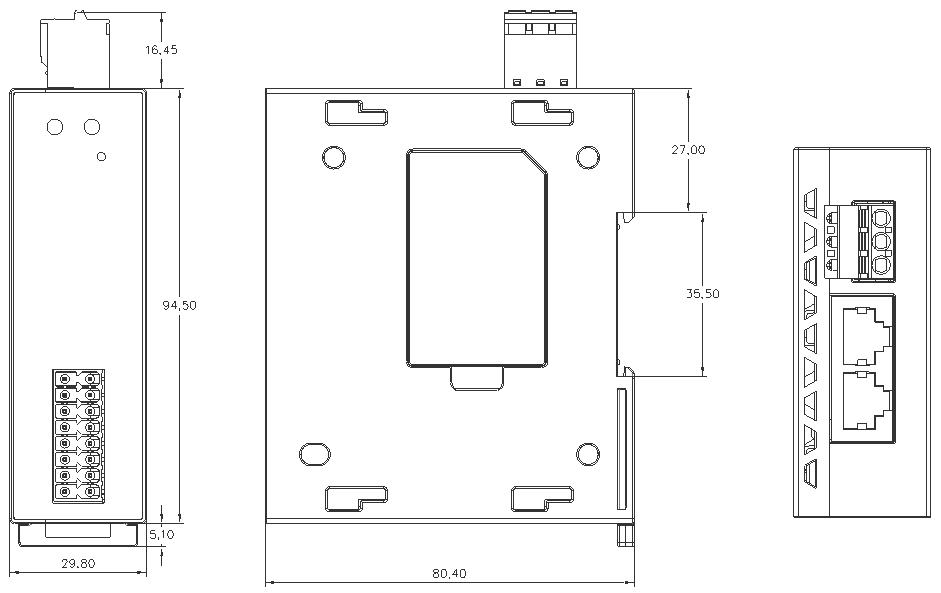

外形尺寸（单位：mm）
