分布式I/O单元MS-EP32ETE-P
MS-EP 系列为 EtherNet/IP 通信的模块单元。通过 EtherNet/IP通信，将 MS-EP 系列单元的 ON/OFF 输入信号作为通信数据输出到PLC 等。支持经由 EtherNet/IP 的隐式报文通信。32通道 PNP 型晶体管输出，体积29.8＊94.5＊80.4mm，占用空间小，速度快，快速接线，接线端子可插拔，适配欧姆龙/基恩士/台达等厂家PLC，组态简单，防护等级IP20。通过 Web Server 进行配置与数据监控。
1、规格参数
型号 | 晶体管输出单元(PNP) | ||
MS-EP32ETE-P | |||
输出点数 | 32点 | ||
绝缘方式 | 光耦合器绝缘 | ||
额定负荷电压 | DC24V | ||
使用负荷电压范围 | DC22.8～25.2V(波动率 5%以内) | ||
最大负荷电流 | 0.5A/1 点、3.2A/1 公共端 | ||
最大突入电流 | 1.0A 10ms 以下 | ||
OFF 时泄漏电流 | 0.25mA 以下 | ||
ON 时最大电压降 | 0.3V 以下(TYP)0.5A、0.6V 以下(MAX)0.5A | ||
输出形式 | 源型 | ||
保护功能 | 过载保护功能、过电压保护功能、过热保护功能 | ||
响应时间 | OFF->ON | 0.5ms 以下 | |
ON->OFF | 1.5ms 以下(电阻负荷) | ||
输出部分外部供给电源 | 电压 | DC22.8～25.2V(波动率 5%以内) | |
电流 | 50mA 以下(TYP.DC24V/1 公共端)不包含外部负荷电流 | ||
过电流抑制器 | 齐纳二极管 | ||
公共端方式 | 32 点 2 公共端(4 点) | ||
占用站数 | 1 槽分配 32 点(使用 32 点) | ||
I/O模块电源 | 电压 | DC22.8～25.2V(波动率 5%以内) | |
电流 | 65mA 以下(DC24V、全部点 ON 时) | ||
噪声强度 | 通过 DC 型的噪声电压 500VP-P、噪声宽度 1μs、 | ||
耐电压 | DC 外部端子汇总—接地间 AC500V 1 分钟期间 | ||
绝缘电阻 | DC 外部端子汇总—接地间 DC500V 绝缘电阻计测量 10MΩ 以上 | ||
保护等级 | IP20 | ||
质量 | 0.25kg | ||
模块安装 | 通过 DIN 轨安装 | ||
适用DIN轨 | TH35-7.5Fe、TH35-7.5Al(基于 JIS C 2812 标准) | ||
适用欧式端子 | [适用电线尺寸:0.3～1mm2] | ||

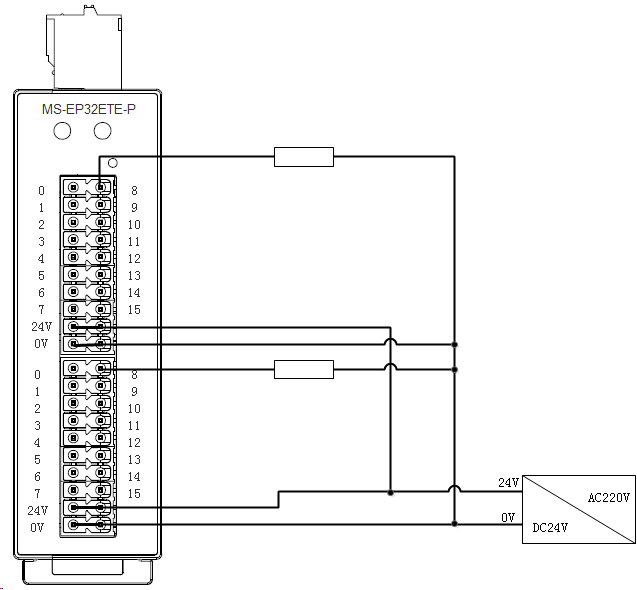

端子排列与布线图
外形尺寸（单位：mm）
