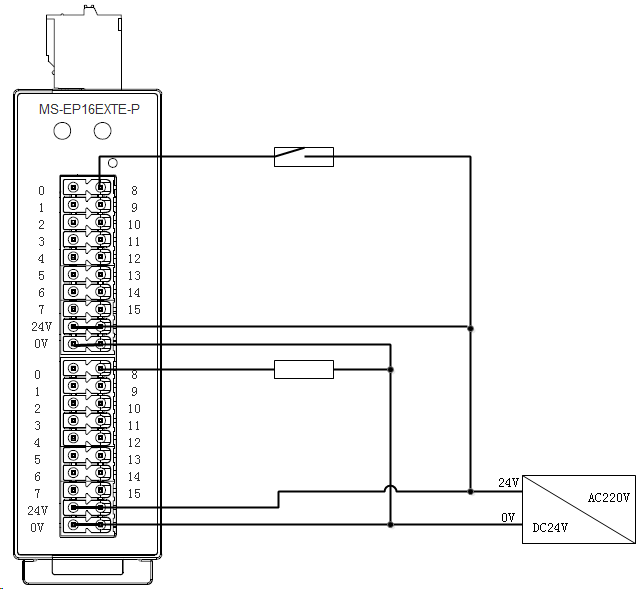

MS-EP16EXTE-P

输入规格

输出规格

输入点数

16点

输出点数

16点

绝缘方式

光耦合器绝缘

绝缘方式

光耦合器绝缘

额定输入电压

DC24V

额定负荷电压

DC24V

额定输入电流

约7mA

使用负荷电压范围

DC22.8～25.2V

(波动率 5%以内)

使用电压范围

DC22.8～25.2V          (波动率 5%以内)

最大负荷电流

0.5A/点，

3.2A/1公共端

最大同时输入点数

100%

最大突入电流

1.0A  10ms以下

ON电压/ON电流

14V以上/3.5mA以上

OFF时泄露电流

0.25mA以下

OFF电压/OFF电流

6V以下/1.7mA以下

ON时最大电压降

0.3V 以下(TYP)0.5A、

0.6V 以下(MAX)0.5A

输入电阻

约3.3KΩ

输出形式

源型

保护功能

过载保护功能、过电压保护功能、过热保护功能

响应时间

OFF->ON

1.5ms以下(DC24V时)

响应时间

OFF->ON

0.5ms以下

ON->OFF

1.5ms以下(DC24V时)

ON->OFF

1.5ms以下(电阻负荷)

输出部分外部供给电源

电压

DC22.8～25.2V

(波动率 5%以内)

电流

50mA 以下(DC24V/1公共端)不包含外部负荷电流

输入形式

正公共端(源型)

过电流抑制器

齐纳二极管

公共端方式

32点2公共端

占用槽数

1槽分配32点(使用32点)

I/O模块电源

电压

DC22.8～25.2V  (波动率 5%以内)

电流

65mA 以下(DC24V  全部点ON时)不包含外部负荷电流

噪声强度

通过 DC 型的噪声电压 500VP-P、噪声宽度 1us、噪声频率 25～60Hz 的噪声模拟器所产生的噪声

耐电压

DC 外部端子汇总—接地间 AC500V 1 分钟期间

绝缘电阻

DC 外部端子汇总—接地间 DC500V 绝缘电阻计测量 10MΩ 以上

保护等级

IP20

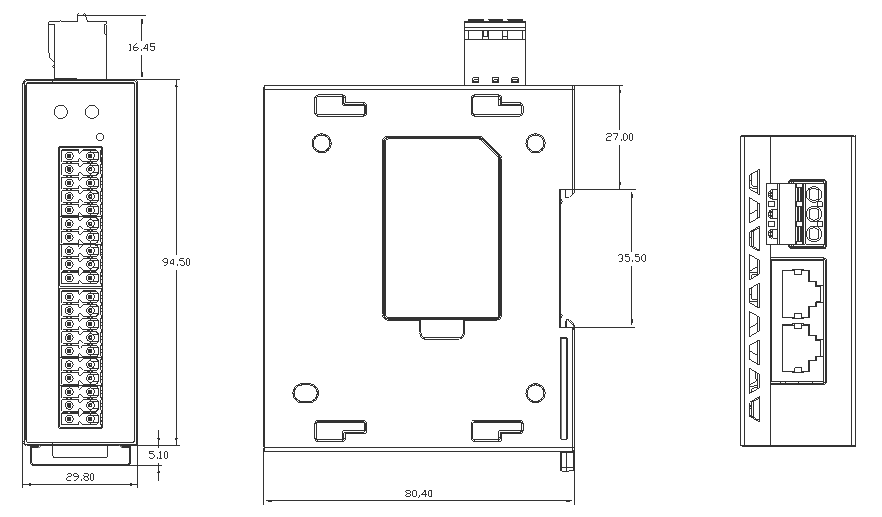

质量

0.25kg

模块安装

通过 DIN 轨安装

适用DIN轨

TH35-7.5Fe、TH35-7.5Al(基于 JIS C 2812 标准)

适用欧式端子

[适用电线尺寸:0.3～1mm²]
