分布式I/O单元MS-EP16EXTE
MS-EP 系列为 EtherNet/IP 通信的模块单元。通过 EtherNet/IP通信,将 MS-EP 系列单元的 ON/OFF 输入信号作为通信数据输出到PLC 等。16通道 NPN 型 DC 输入,16通道 NPN 型晶体管输出,体积29.8*94.5*80.4mm,占用空间小,速度快,快速接线,接线端子可插拔,适配欧姆龙/基恩士/台达等厂家PLC,组态简单,防护等级IP20。可通过 Web Server 进行配置与数据监控。
1、规格参数
型号 | DC 输入晶体管输出单元 | ||||
MS-EP16EXTE | |||||
输入规格 | 输出规格 | ||||
输入点数 | 16点 | 输出点数 | 16点 | ||
绝缘方式 | 光耦合器绝缘 | 绝缘方式 | 光耦合器绝缘 | ||
额定输入电压 | DC24V | 额定负荷电压 | DC24V | ||
额定输入电流 | 约7mA | 使用负荷电压范围 | DC22.8~25.2V (波动率 5%以内) | ||
使用电压范围 | DC22.8~25.2V (波动率 5%以内) | 最大负荷电流 | 0.5A/点, 3.2A/1公共端 | ||
最大同时输入点数 | 100% | 最大突入电流 | 1.0A 10ms以下 | ||
ON电压/ON电流 | 14V以上/3.5mA以上 | OFF时泄露电流 | 0.25mA以下 | ||
OFF电压/OFF电流 | 6V以下/1.7mA以下 | ON时最大电压降 | 0.3V 以下(TYP)0.5A、 0.6V 以下(MAX)0.5A | ||
输入电阻 | 约3.3KΩ | 输出形式 | 漏型 | ||
保护功能 | 过载保护功能、过电压保护功能、过热保护功能 | ||||
响应时间 | OFF->ON | 1.5ms以下(DC24V时) | 响应时间 | OFF->ON | 0.5ms以下 |
ON->OFF | 1.5ms以下(DC24V时) | ON->OFF | 1.5ms以下(电阻负荷) | ||
输出部分外部供给电源 | 电压 | DC22.8~25.2V (波动率5% 以内) | |||
电流 | 50mA 以下(DC24V/1公共端)不包含外部负荷电流 | ||||
输入形式 | 正公共端(漏型) | 过电流抑制器 | 齐纳二极管 | ||
公共端方式 | 32点2公共端 | ||||
占用槽数 | 1槽分配32点(使用32点) | ||||
I/O模块电源 | 电压 | DC22.8~25.2V (波动率 5%以内) | |||
电流 | 65mA 以下(DC24V 全部点ON时)不包含外部负荷电流 | ||||
噪声强度 | 通过 DC 型的噪声电压 500VP-P、噪声宽度 1us、噪声频率 25~60Hz 的噪声模拟器所产生的噪声 | ||||
耐电压 | DC 外部端子汇总—接地间 AC500V 1 分钟期间 | ||||
绝缘电阻 | DC 外部端子汇总—接地间 DC500V 绝缘电阻计测量 10MΩ 以上 | ||||
保护等级 | IP20 | ||||
质量 | 0.25kg | ||||
模块安装 | 通过 DIN 轨安装 | ||||
适用DIN轨 | TH35-7.5Fe、TH35-7.5Al(基于 JIS C 2812 标准) | ||||
适用欧式端子 | [适用电线尺寸:0.3~1mm2] |

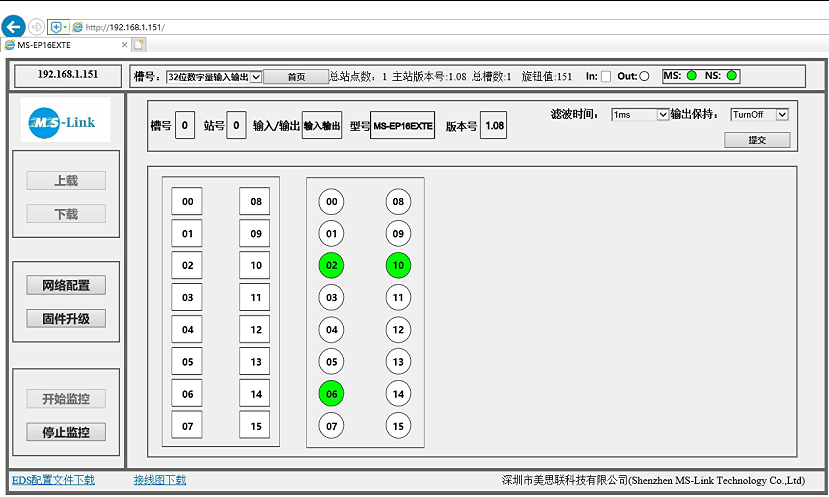

2、Web Server 网页设置

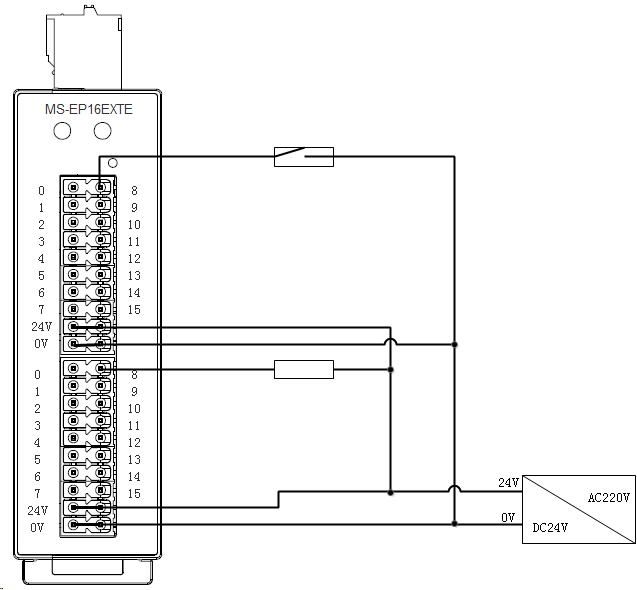

端子排列与布线图
外形尺寸(单位:mm)
