Modbus通讯单元MS-EP03MBR
MS-EP 系列为 EtherNet/IP 通信的模块单元。通过 EtherNet/IP 协议与 Modbus 协议的相互转换,将 Modbus 串口设备接入 EtherNet/IP 网络,实现数据的双向交换。3 通道 Modbus RTU 输入,体积 29.8*94.5*80.4mm,占用空间小,速度快,快速接线,接线端子可插拔,适配欧姆龙、基恩士、台达等厂家PLC,组态简单,防护等级IP20。可通过 Web Server 进行配置与数据监控。
1、规格参数
型号 | Modbus通讯单元 |
MS-EP03MBR | |
485通道 | 3通道Modbus RTU |
供电电源 | DC22.8~25.2V(波动率 5%以内) |
消耗电流 | (满载)时最大200 mA |
工作温度 | -30…+ 55 °C |
协议类型 | Modbus主站 |
波特率 | 1200,2400,4800,9600,19200,38400,57600,115200 |
功能码 | 01H,02H,03H,04H,05H,06H,0FH,10H |
命令数量 | 48条 |
耐电压 | DC 外部端子汇总—接地间 AC500V 1 分钟期间 |
保护等级 | IP20 |
质量 | 0.25kg |
模块安装 | 通过 DIN 轨安装 |
适用DIN轨 | TH35-7.5Fe、TH35-7.5Al(基于 JIS C 2812 标准) |
适用欧式端子 | [适用电线尺寸:0.3~1mm2] |

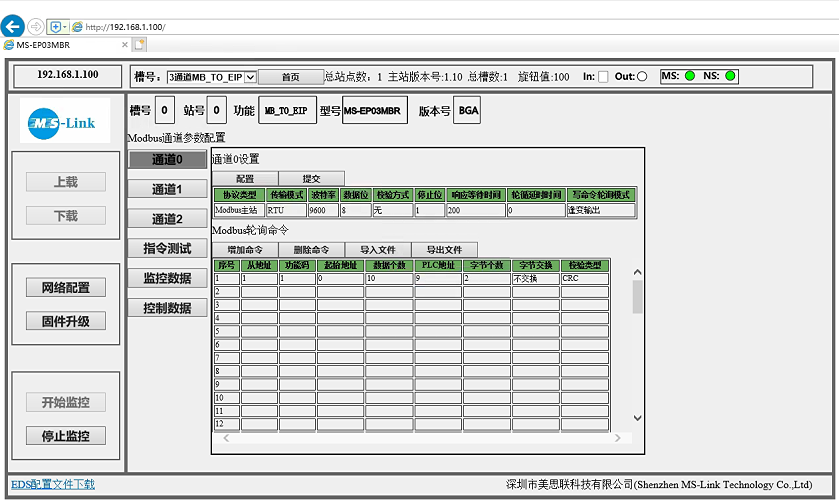

2、Web Server 网页设置

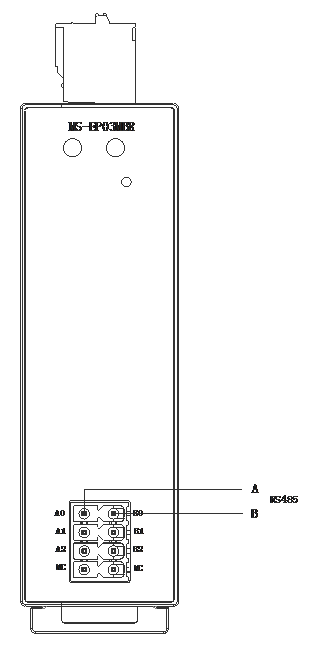

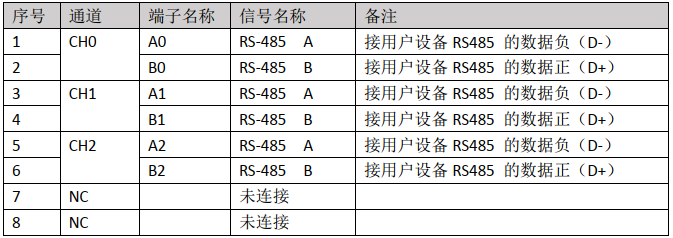

端子排列与布线图

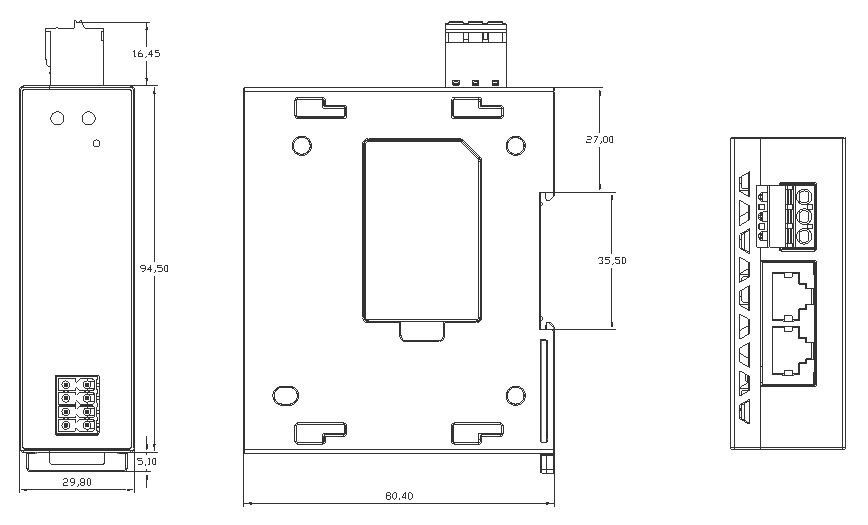

外形尺寸(单位:mm)
