分布式I/O单元MS-EP32EXE
MS-EP 系列为 EtherNet/IP 通信的模块单元。通过 EtherNet/IP通信,将 MS-EP 系列单元的 ON/OFF 输入信号作为通信数据输出到PLC 等。支持经由 EtherNet/IP 的隐式报文通信。32通道 NPN 型 DC 输入,体积29.8*94.5*80.4mm,占用空间小,速度快,快速接线,接线端子可插拔,适配欧姆龙/基恩士/台达等厂家PLC,组态简单,防护等级IP20。通过 Web Server 进行配置与数据监控。
1、规格参数
型号 | DC 输入单元 | ||
MS-EP32EXE | |||
输入点数 | 32点 | ||
绝缘方式 | 光耦合器绝缘 | ||
额定输入电压 | DC24V | ||
额定输入电流 | 约 7mA | ||
使用电压范围 | DC22.8~25.2V(波动率 5%以内) | ||
最大同时输入点数 | 100% | ||
ON电压/ON电流 | 14V 以上/3.5mA 以上 | ||
OFF电压/OFF电流 | 6V 以下/1.7mA 以下 | ||
输入电阻 | 约 3.3kΩ | ||
响应时间 | OFF->ON | 1.5ms 以下(DC24V 时) | |
ON->OFF | 1.5ms 以下(DC24V 时) | ||
公共端方式 | 32 点 2 公共端(4 点) | ||
输入形式 | 正、负公共端共用型(漏型、源型共用型) | ||
占用站数 | 1 槽分配 32 点(使用 32 点) | ||
I/O模块电源 | 电压 | DC22.8~25.2V(波动率 5%以内) | |
电流 | 45mA 以下(DC24V,全部点 ON 时) | ||
噪声强度 | 通过 DC 型的噪声电压 500VP-P、噪声宽度 1μs、 噪声频率 25~60Hz 的噪声模拟器所产生的噪声 | ||
耐电压 | DC 外部端子汇总—接地间 AC500V 1 分钟期间 | ||
绝缘电阻 | DC 外部端子汇总—接地间 DC500V 绝缘电阻计测量 10MΩ 以上 | ||
保护等级 | IP20 | ||
质量 | 0.25kg | ||
模块安装 | 通过 DIN 轨安装 | ||
适用DIN轨 | TH35-7.5Fe、TH35-7.5Al(基于 JIS C 2812 标准) | ||
适用欧式端子 | [适用电线尺寸:0.3~1mm2] |

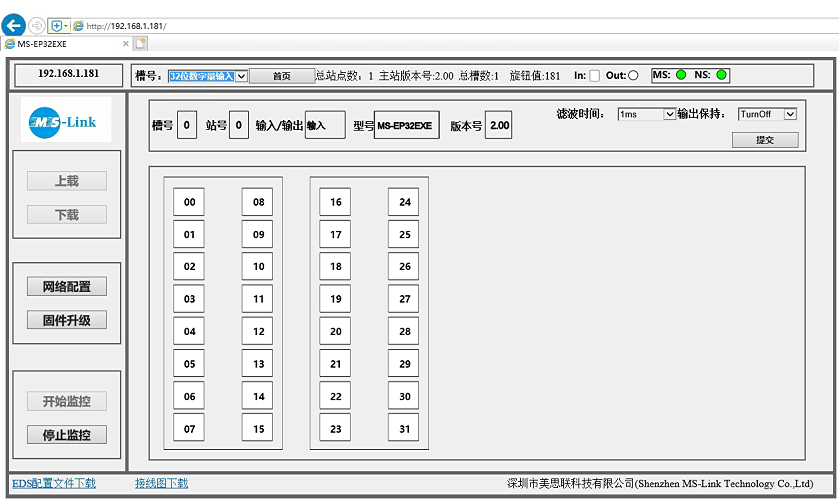

2、Web Server 网页设置

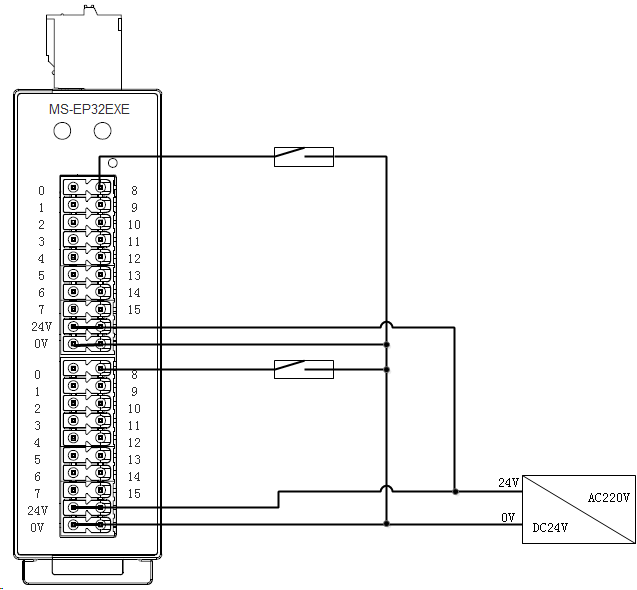

端子排列与布线图

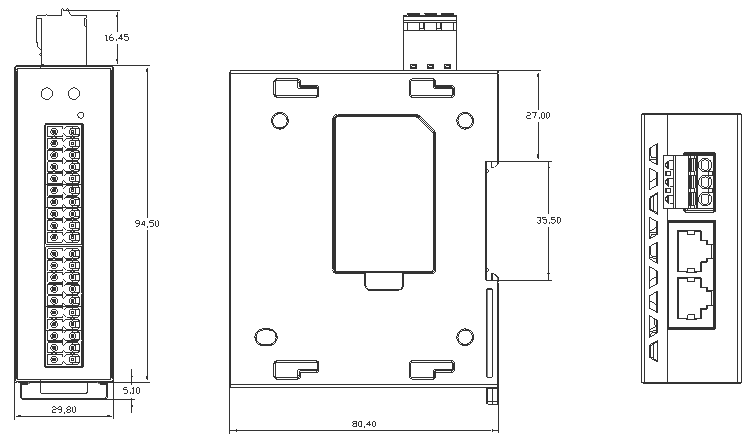

外形尺寸(单位:mm)
