模拟量输出单元MS-EP04DA
MS-EP 系列为 EtherNet/IP 通信的模块单元。通过 EtherNet/IP通信,将 MS-EP 系列单元的当前值作为通信数据输出到 PLC 等。支持经由 EtherNet/IP 的隐式报文通信。4通道模拟量输出,0~10V / 0~20mA 等可调,电压输入/输出精度是1mV,电流输入/输出精度是1uA,体积29.8*94.5*80.4mm,占用空间小,速度快,快速接线,接线端子可插拔,适配欧姆龙/基恩士/台达等厂家PLC,组态简单,防护等级IP20。可通过 Web Server 进行配置与数据监控。
1、规格参数
型号 | 模拟量输出单元 | |
MS-EP04DA | ||
模拟量输出通道 | 4通道 | |
供电电源 | DC22.8~25.2V(波动率 5%以内) | |
消耗电流 | (满载)时最大200 mA | |
工作温度 | -30…+ 55 °C | |
模拟量输出范围 | ±10 V | 0…10 V | 0…5 V | ±5 V | 0…20 mA | 4…20 mA | |
模拟量输出类型 | 单端,公共接地,短路保护 | |
DAC 类型 | 16 bit | |
分辨率 | -32000~32000(-10~+10V) 0~32000(0~10V) 0~32000(0~5V) -32000~32000(-5V~+5V) | |
0~32000(0~20mA) 0~25600(4~20mA) | ||
精度 | 电压输出 | 1mV |
电流输出 | 1uA | |
D/A转换时间 | 1ms | |
输出功能 | 输出范围切换功能、输出数据偏置功能、错误锁定功能、上下限报警功能、输出限位功能、通道过滤功能 | |
耐电压 | DC 外部端子汇总—接地间 AC500V 1 分钟期间 | |
保护等级 | IP20 | |
质量 | 0.25kg | |
模块安装 | 通过 DIN 轨安装 | |
适用DIN轨 | TH35-7.5Fe、TH35-7.5Al(基于 JIS C 2812 标准) | |
适用欧式端子 | [适用电线尺寸:0.3~1mm2] |

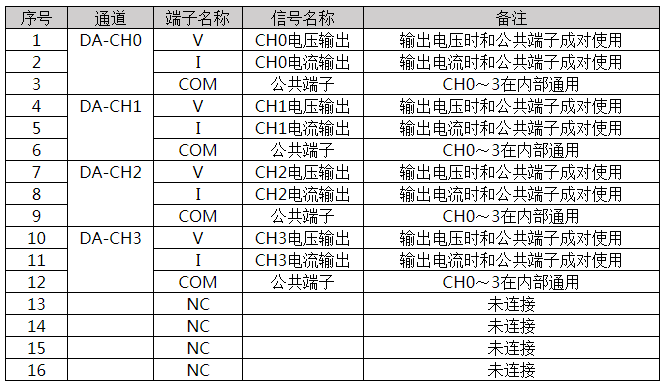

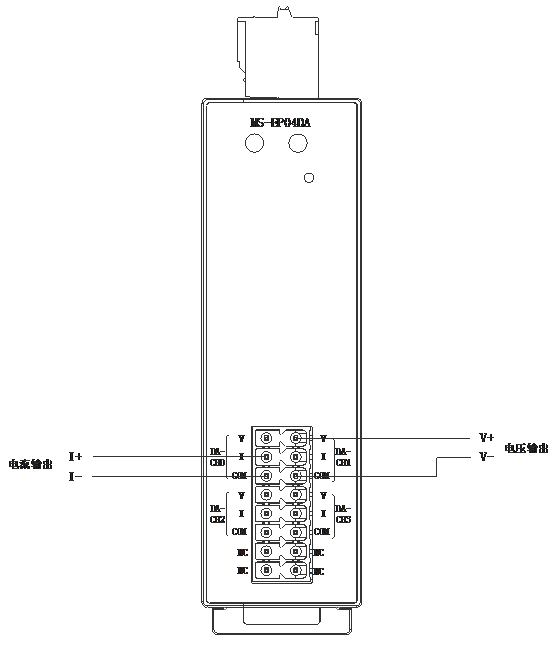

端子排列与布线图

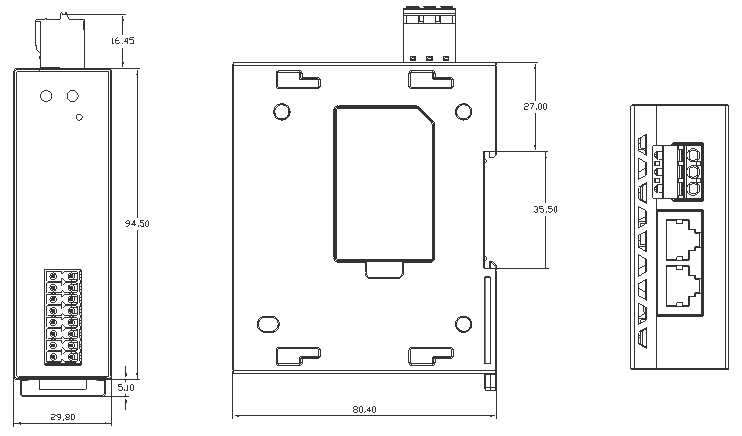

外形尺寸(单位:mm)
